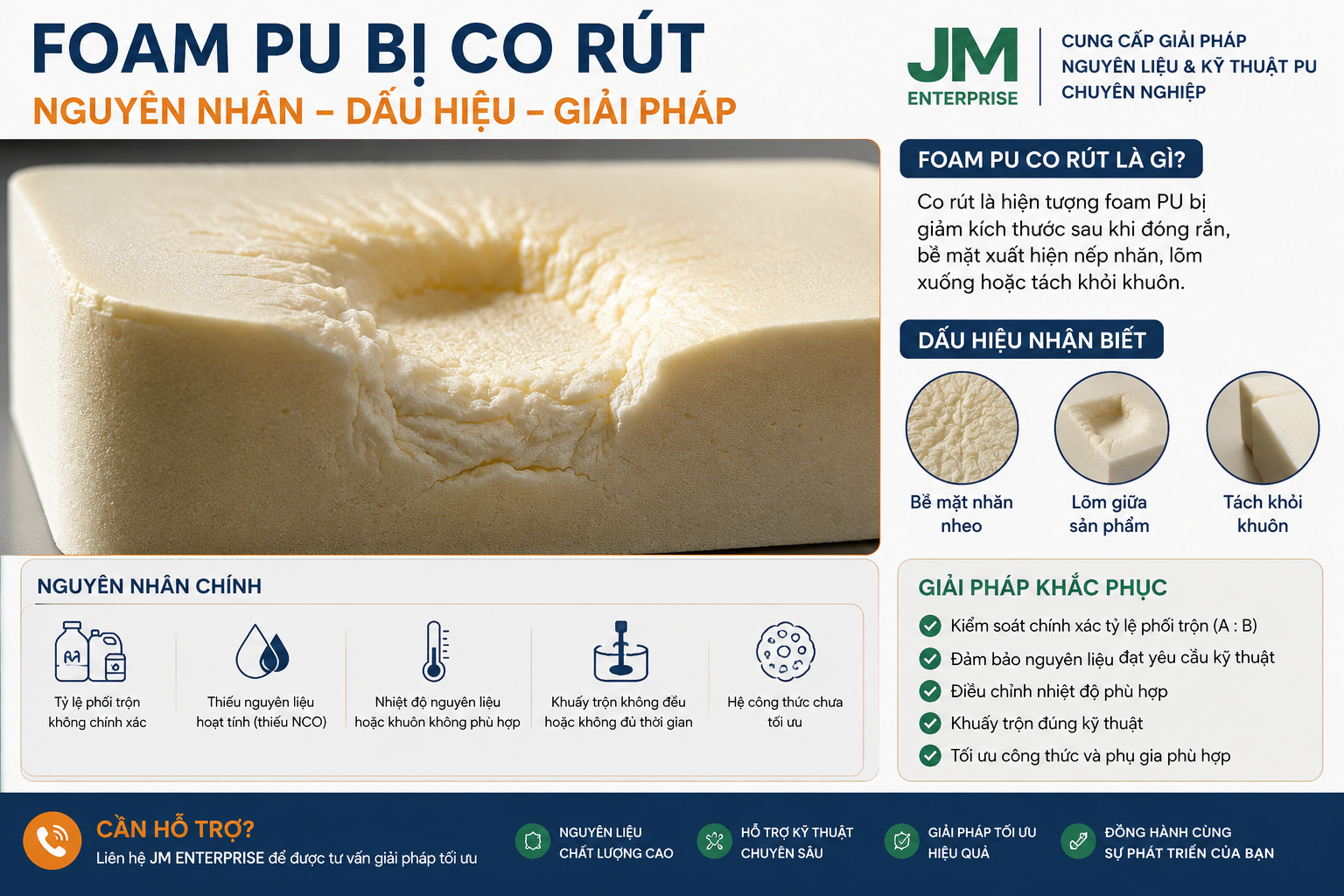

Trong công nghệ sản xuất Polyurethane (PU), việc kiểm soát sự ổn định kích thước (dimensional stability) của sản phẩm là một tiêu chuẩn bắt buộc. Hiện tượng foam PU bị co rút (shrinkage) không chỉ đơn thuần là một lỗi thẩm mỹ bề mặt. Đó là biểu hiện của sự mất cân bằng nghiêm trọng trong động học phản ứng polymer và cơ học cấu trúc tế bào bọt khí.

Đối với các doanh nghiệp sản xuất nệm, nội thất, đế giày, tấm panel cách nhiệt hay linh kiện ô tô, lỗi co rút có thể đẩy tỷ lệ phế phẩm lên mức báo động, gây lãng phí nguyên liệu và thiệt hại kinh tế lớn.

Bài viết này được thực hiện bởi đội ngũ chuyên gia kỹ thuật tại JM ENTERPRISE, nhằm cung cấp cái nhìn toàn diện, chuyên sâu dưới góc độ hóa học và quy trình sản xuất để giải quyết triệt để bài toán này.

1. Cơ Chế Hóa Lý Chuyên Sâu Của Hiện Tượng Co Rút Foam PU

Để tìm ra giải pháp, trước hết chúng ta phải bóc tách cơ chế hình thành và biến dạng của cấu trúc tế bào foam (cell structure) trong quá trình phản ứng hóa học.

1.1. Bản Chất Hóa Học Của Sự Cạnh Tranh Phản Ứng

Quá trình hình thành Polyurethane là kết quả của hai phản ứng song song nhưng có tốc độ khác nhau, đòi hỏi sự điều phối cực kỳ chính xác:

R-NCO (Isocyanate)+R'-OH (Polyol)Catalyst GellingR-NHCOOR' (Mạng lưới Polyurethane Gel)

R-NCO (Isocyanate)+H2O (Nước)Catalyst BlowingR-NH2+CO2↑ (Khí tạo bọt)

Nếu phản ứng tạo khí (CO2) xảy ra quá nhanh trước khi mạng lưới Polyurethane (phản ứng tạo gel) đạt đủ độ bền cơ học (Mw - trọng lượng phân tử chưa đủ lớn), các bong bóng khí sẽ giãn nở quá mức, làm rách màng cell và gây sụp đổ cấu trúc hoàn toàn.

Ngược lại, nếu phản ứng tạo gel diễn ra quá sớm, màng tế bào đóng lại quá nhanh khi khí chưa đạt trạng thái cân bằng thể tích, áp suất âm xuất hiện lúc làm nguội sẽ kéo toàn bộ cấu trúc co rút vào trong.

1.2. Động Lực Học Khí Và Định Luật Charles

Trong các hệ foam cứng (Rigid Foam) cách nhiệt hoặc foam giả gỗ, tỷ lệ tế bào đóng (closed-cell) thường chiếm trên 90%. Khí trợ nở (Blowing agents như Cyclopentane, HFC, HFO hoặc CO2) bị khóa chặt bên trong các khoang cell.

Theo định luật Charles về chất khí:

V1T1=V2T2

Khi phản ứng diễn ra, nhiệt độ nội tại (exotherm) của khối foam có thể đạt từ 120°C đến 160°C. Khi sản phẩm được lấy ra khỏi khuôn và nguội dần về nhiệt độ phòng (25∘C), áp suất khí nội tại (Pinside) giảm mạnh do sự giảm nhiệt độ (T) và sự ngưng tụ một phần của chất trợ nở.

Nếu phần vách tế bào polymer (cell wall) không đủ độ dày và mật độ liên kết chéo (crosslinking density) để chống lại áp suất khí quyển bên ngoài (Pambient), tế bào sẽ bị bẹp rúm, dẫn đến hiện tượng co rút toàn phần hoặc cục bộ.

Nhiệt độ foam giảm (T ↓) ➔ Áp suất trong cell giảm (P_inside ↓)

➔ Nếu Khung xương Polymer Yếu ➔ Cấu trúc sụp đổ ➔ Foam bị co rút

2. Các Nguyên Nhân Kỹ Thuật Gây Lỗi Tại Nhà Máy

Qua quá trình phân tích mẫu lỗi thực tế cho hàng trăm nhà máy, JM ENTERPRISE đúc kết các nguyên nhân cốt lõi sau:

2.1. Sai Lệch Chỉ Số Isocyanate Index

Chỉ số Index (tỷ lệ đương lượng giữa nhóm -NCO và -OH) quyết định trực tiếp đến độ cứng và khả năng chịu lực của foam.

• Index quá thấp (< 95): Lượng Isocyanate không đủ để phản ứng hết với Polyol, dẫn đến mạch polymer ngắn, mật độ liên kết chéo thấp. Khung xương foam mềm yếu, không có khả năng chống lại áp suất âm khi nguội.
• Index quá cao (> 110) không kèm xúc tác phù hợp: Tạo ra nhiều cấu trúc Isocyanurate hoặc Biuret giòn, dễ gãy tế bào màng, gây nứt bên trong dẫn đến co rút sau đó.

2.2. Sử Dụng Sai Hệ Chất Xúc Tác (Catalyst)

Việc lạm dụng hoặc phối trộn sai tỷ lệ giữa xúc tác Amine chuyên thổi khí (Blowing catalyst như BDMAEE) và xúc tác Amine/Kim loại chuyên tạo gel (Gelling catalyst như TEDA, Dibutyltin Dilaurate) làm mất pha cân bằng động học. Đây là nguyên nhân hàng đầu khiến foam bị co rút sau khi ra khuôn khoảng 2 - 24 giờ.

2.3. Chất Hoạt Động Bề Mặt (Silicone Surfactant) Không Phù Hợp

Silicone Surfactant quyết định việc nhũ hóa hệ hóa chất và điều khiển kích thước hạt cell.

• Trong Foam mềm (Flexible Foam), nếu surfactant giữ màng tế bào quá dai, foam không thể mở cell (open-cell) ở cuối chu kỳ phản ứng. Khí bị nhốt lại và gây co rút nệm khi nguội.
• Trong Foam cứng (Rigid Foam), nếu surfactant hoạt động kém, kích thước tế bào không đều (quá to), làm giảm độ bền nén (compressive strength) tại các vùng cell to, gây co rút cục bộ.

2.4. Các Yếu Tố Nhiệt Độ Và Cơ Khí Quy Trình

• Nhiệt độ khuôn quá thấp: Làm chết phản ứng bề mặt, hình thành một lớp da (skin) dày nhưng lớp foam ngay dưới da lại chưa chín hoàn toàn, gây co rút nứt lớp dưới da.
• Trộn không đều (Poor Mixing): Tốc độ khuấy của đầu phun (mixing head) hoặc áp suất máy phun foam áp cao không đạt, khiến MDI và Polyol phân tán dạng đại phân tử, không tiếp xúc vi mô, tạo ra các vùng giàu Polyol dễ bị co rút.

3. Giải Pháp Kỹ Thuật Chuyên Sâu Từ JM ENTERPRISE

Không chỉ dừng lại ở việc cung cấp nguyên liệu thô, JM ENTERPRISE mang đến một hệ sinh thái giải pháp kỹ thuật toàn diện, được chuẩn hóa bởi các chuyên gia Hàn Quốc.

[BƯỚC 1: Khảo sát & Phân tích mẫu lỗi]

       │

[BƯỚC 2: Tối ưu công thức & Chỉ số Index]

       │

[BƯỚC 3: Cân bằng hệ phụ gia (Surfactant/Catalyst)]

       │

[BƯỚC 4: Điều chỉnh thông số thiết bị & Nhiệt độ khuôn]

       │

[BƯỚC 5: Đánh giá thực nghiệm & Bàn giao quy trình]

3.1. Phân Tích Kỹ Thuật Độc Bản (Tailor-Made)

Đội ngũ kỹ sư của chúng tôi sẽ tiến hành cắt lớp sản phẩm lỗi, đo đạc tỷ lệ tế bào đóng/mở (đối với foam nệm) và kiểm tra độ bền nén bằng máy chuyên dụng. Từ đó xác định chính xác lỗi do hóa chất hay do cơ khí nhiệt độ.

3.2. Cải Tiến Công Thức MDI và Polyol Phù Hợp

• Điều chỉnh Polyol: JM ENTERPRISE tư vấn phối trộn các dòng Polyol có độ phân nhánh cao (High Functionality) để gia tăng liên kết không gian 3 chiều của cấu trúc khung.
• Cân bằng Index: Thiết lập lại tỷ lệ phối trộn MDI/Polyol tối ưu theo biến động của nhiệt độ và độ ẩm môi trường theo mùa tại Việt Nam.

3.3. Cung Cấp Hệ Phụ Gia Cao Cấp Tinh Chỉnh Cấu Trúc Cell

• Dòng Silicone Surfactant chuyên biệt: Chúng tôi cung cấp các mã hàng surfactant thế hệ mới. Đối với foam mềm, giúp hỗ trợ quá trình tự gãy màng cell (cell-opening) hoàn hảo ở giây cuối cùng. Đối với foam cứng, giúp phân tán tế bào siêu nhỏ, đồng đều, tối ưu hóa áp suất khí bên trong tế bào.
• Hệ Catalyst cân bằng: Cung cấp các loại xúc tác Amine chất lượng cao, giúp kiểm soát tốc độ phản ứng thổi và gel diễn ra nhịp nhàng, đảm bảo foam đạt độ chín cơ học hoàn chỉnh khi ra khuôn.

3.4. Chuẩn Hóa Quy Trình Sản Xuất Tại Nhà Máy

Giám đốc điều hành và kỹ thuật người Hàn Quốc của JM ENTERPRISE sẽ trực tiếp hỗ trợ doanh nghiệp thiết lập:

• Dải nhiệt độ khuôn lý tưởng (45°C - 55°C tùy chủng loại).
• Thời gian lưu khuôn (Demold time) chính xác để tránh lấy sản phẩm ra quá sớm khi cấu trúc chưa ổn định.
• Tối ưu hóa áp suất phun và lưu lượng dòng chảy hóa chất trong lòng khuôn.

4. Các Lĩnh Vực Ứng Dụng Được JM ENTERPRISE Hỗ Trợ Toàn Diện

Với bề dày kinh nghiệm thực chiến, đội ngũ kỹ sư của chúng tôi am hiểu sâu sắc đặc thù kỹ thuật của từng phân khúc ngành hàng:

Khắc Phục Triệt Để Lỗi Co Rút Foam Cùng JM ENTERPRISE

Nếu doanh nghiệp của bạn đang gặp khó khăn với lỗi foam PU bị co rút, tỷ lệ phế phẩm cao hoặc chất lượng sản phẩm không ổn định, đừng ngần ngại liên hệ với chúng tôi. JM ENTERPRISE cam kết đồng hành, cung cấp mẫu thử phụ gia và cử chuyên gia kỹ thuật hỗ trợ trực tiếp tại nhà máy của bạn.

• Hotline / Zalo:
  • +84 933 706 351 – Mr. Cha (Hỗ trợ Tiếng Anh & Tiếng Hàn)
  • +84 913 390 054 – Ms. Ngan (Hỗ trợ Tiếng Việt)
• Email: jhcha@jmentchemical.com
• Website: https://jmentchemical.com/

Trong công nghệ sản xuất Polyurethane (PU), việc kiểm soát sự ổn định kích thước (dimensional stability) của sản phẩm là một tiêu chuẩn bắt buộc. Hiện tượng foam PU bị co rút (shrinkage) không chỉ đơn thuần là một lỗi thẩm mỹ bề mặt. Đó là biểu hiện của sự mất cân bằng nghiêm trọng trong động học phản ứng polymer và cơ học cấu trúc tế bào bọt khí.

Đối với các doanh nghiệp sản xuất nệm, nội thất, đế giày, tấm panel cách nhiệt hay linh kiện ô tô, lỗi co rút có thể đẩy tỷ lệ phế phẩm lên mức báo động, gây lãng phí nguyên liệu và thiệt hại kinh tế lớn.

Bài viết này được thực hiện bởi đội ngũ chuyên gia kỹ thuật tại JM ENTERPRISE, nhằm cung cấp cái nhìn toàn diện, chuyên sâu dưới góc độ hóa học và quy trình sản xuất để giải quyết triệt để bài toán này.

1. Cơ Chế Hóa Lý Chuyên Sâu Của Hiện Tượng Co Rút Foam PU

Để tìm ra giải pháp, trước hết chúng ta phải bóc tách cơ chế hình thành và biến dạng của cấu trúc tế bào foam (cell structure) trong quá trình phản ứng hóa học.

1.1. Bản Chất Hóa Học Của Sự Cạnh Tranh Phản Ứng

Quá trình hình thành Polyurethane là kết quả của hai phản ứng song song nhưng có tốc độ khác nhau, đòi hỏi sự điều phối cực kỳ chính xác:

R-NCO (Isocyanate)+R'-OH (Polyol)Catalyst GellingR-NHCOOR' (Mạng lưới Polyurethane Gel)

R-NCO (Isocyanate)+H2O (Nước)Catalyst BlowingR-NH2+CO2↑ (Khí tạo bọt)

Nếu phản ứng tạo khí (CO2) xảy ra quá nhanh trước khi mạng lưới Polyurethane (phản ứng tạo gel) đạt đủ độ bền cơ học (Mw - trọng lượng phân tử chưa đủ lớn), các bong bóng khí sẽ giãn nở quá mức, làm rách màng cell và gây sụp đổ cấu trúc hoàn toàn.

Ngược lại, nếu phản ứng tạo gel diễn ra quá sớm, màng tế bào đóng lại quá nhanh khi khí chưa đạt trạng thái cân bằng thể tích, áp suất âm xuất hiện lúc làm nguội sẽ kéo toàn bộ cấu trúc co rút vào trong.

1.2. Động Lực Học Khí Và Định Luật Charles

Trong các hệ foam cứng (Rigid Foam) cách nhiệt hoặc foam giả gỗ, tỷ lệ tế bào đóng (closed-cell) thường chiếm trên 90%. Khí trợ nở (Blowing agents như Cyclopentane, HFC, HFO hoặc CO2) bị khóa chặt bên trong các khoang cell.

Theo định luật Charles về chất khí:

V1T1=V2T2

Khi phản ứng diễn ra, nhiệt độ nội tại (exotherm) của khối foam có thể đạt từ 120°C đến 160°C. Khi sản phẩm được lấy ra khỏi khuôn và nguội dần về nhiệt độ phòng (25∘C), áp suất khí nội tại (Pinside) giảm mạnh do sự giảm nhiệt độ (T) và sự ngưng tụ một phần của chất trợ nở.

Nếu phần vách tế bào polymer (cell wall) không đủ độ dày và mật độ liên kết chéo (crosslinking density) để chống lại áp suất khí quyển bên ngoài (Pambient), tế bào sẽ bị bẹp rúm, dẫn đến hiện tượng co rút toàn phần hoặc cục bộ.

Nhiệt độ foam giảm (T ↓) ➔ Áp suất trong cell giảm (P_inside ↓)

➔ Nếu Khung xương Polymer Yếu ➔ Cấu trúc sụp đổ ➔ Foam bị co rút

2. Các Nguyên Nhân Kỹ Thuật Gây Lỗi Tại Nhà Máy

Qua quá trình phân tích mẫu lỗi thực tế cho hàng trăm nhà máy, JM ENTERPRISE đúc kết các nguyên nhân cốt lõi sau:

2.1. Sai Lệch Chỉ Số Isocyanate Index

Chỉ số Index (tỷ lệ đương lượng giữa nhóm -NCO và -OH) quyết định trực tiếp đến độ cứng và khả năng chịu lực của foam.

• Index quá thấp (< 95): Lượng Isocyanate không đủ để phản ứng hết với Polyol, dẫn đến mạch polymer ngắn, mật độ liên kết chéo thấp. Khung xương foam mềm yếu, không có khả năng chống lại áp suất âm khi nguội.
• Index quá cao (> 110) không kèm xúc tác phù hợp: Tạo ra nhiều cấu trúc Isocyanurate hoặc Biuret giòn, dễ gãy tế bào màng, gây nứt bên trong dẫn đến co rút sau đó.

2.2. Sử Dụng Sai Hệ Chất Xúc Tác (Catalyst)

Việc lạm dụng hoặc phối trộn sai tỷ lệ giữa xúc tác Amine chuyên thổi khí (Blowing catalyst như BDMAEE) và xúc tác Amine/Kim loại chuyên tạo gel (Gelling catalyst như TEDA, Dibutyltin Dilaurate) làm mất pha cân bằng động học. Đây là nguyên nhân hàng đầu khiến foam bị co rút sau khi ra khuôn khoảng 2 - 24 giờ.

2.3. Chất Hoạt Động Bề Mặt (Silicone Surfactant) Không Phù Hợp

Silicone Surfactant quyết định việc nhũ hóa hệ hóa chất và điều khiển kích thước hạt cell.

• Trong Foam mềm (Flexible Foam), nếu surfactant giữ màng tế bào quá dai, foam không thể mở cell (open-cell) ở cuối chu kỳ phản ứng. Khí bị nhốt lại và gây co rút nệm khi nguội.
• Trong Foam cứng (Rigid Foam), nếu surfactant hoạt động kém, kích thước tế bào không đều (quá to), làm giảm độ bền nén (compressive strength) tại các vùng cell to, gây co rút cục bộ.

2.4. Các Yếu Tố Nhiệt Độ Và Cơ Khí Quy Trình

• Nhiệt độ khuôn quá thấp: Làm chết phản ứng bề mặt, hình thành một lớp da (skin) dày nhưng lớp foam ngay dưới da lại chưa chín hoàn toàn, gây co rút nứt lớp dưới da.
• Trộn không đều (Poor Mixing): Tốc độ khuấy của đầu phun (mixing head) hoặc áp suất máy phun foam áp cao không đạt, khiến MDI và Polyol phân tán dạng đại phân tử, không tiếp xúc vi mô, tạo ra các vùng giàu Polyol dễ bị co rút.

3. Giải Pháp Kỹ Thuật Chuyên Sâu Từ JM ENTERPRISE

Không chỉ dừng lại ở việc cung cấp nguyên liệu thô, JM ENTERPRISE mang đến một hệ sinh thái giải pháp kỹ thuật toàn diện, được chuẩn hóa bởi các chuyên gia Hàn Quốc.

[BƯỚC 1: Khảo sát & Phân tích mẫu lỗi]

       │

[BƯỚC 2: Tối ưu công thức & Chỉ số Index]

       │

[BƯỚC 3: Cân bằng hệ phụ gia (Surfactant/Catalyst)]

       │

[BƯỚC 4: Điều chỉnh thông số thiết bị & Nhiệt độ khuôn]

       │

[BƯỚC 5: Đánh giá thực nghiệm & Bàn giao quy trình]

3.1. Phân Tích Kỹ Thuật Độc Bản (Tailor-Made)

Đội ngũ kỹ sư của chúng tôi sẽ tiến hành cắt lớp sản phẩm lỗi, đo đạc tỷ lệ tế bào đóng/mở (đối với foam nệm) và kiểm tra độ bền nén bằng máy chuyên dụng. Từ đó xác định chính xác lỗi do hóa chất hay do cơ khí nhiệt độ.

3.2. Cải Tiến Công Thức MDI và Polyol Phù Hợp

• Điều chỉnh Polyol: JM ENTERPRISE tư vấn phối trộn các dòng Polyol có độ phân nhánh cao (High Functionality) để gia tăng liên kết không gian 3 chiều của cấu trúc khung.
• Cân bằng Index: Thiết lập lại tỷ lệ phối trộn MDI/Polyol tối ưu theo biến động của nhiệt độ và độ ẩm môi trường theo mùa tại Việt Nam.

3.3. Cung Cấp Hệ Phụ Gia Cao Cấp Tinh Chỉnh Cấu Trúc Cell

• Dòng Silicone Surfactant chuyên biệt: Chúng tôi cung cấp các mã hàng surfactant thế hệ mới. Đối với foam mềm, giúp hỗ trợ quá trình tự gãy màng cell (cell-opening) hoàn hảo ở giây cuối cùng. Đối với foam cứng, giúp phân tán tế bào siêu nhỏ, đồng đều, tối ưu hóa áp suất khí bên trong tế bào.
• Hệ Catalyst cân bằng: Cung cấp các loại xúc tác Amine chất lượng cao, giúp kiểm soát tốc độ phản ứng thổi và gel diễn ra nhịp nhàng, đảm bảo foam đạt độ chín cơ học hoàn chỉnh khi ra khuôn.

3.4. Chuẩn Hóa Quy Trình Sản Xuất Tại Nhà Máy

Giám đốc điều hành và kỹ thuật người Hàn Quốc của JM ENTERPRISE sẽ trực tiếp hỗ trợ doanh nghiệp thiết lập:

• Dải nhiệt độ khuôn lý tưởng (45°C - 55°C tùy chủng loại).
• Thời gian lưu khuôn (Demold time) chính xác để tránh lấy sản phẩm ra quá sớm khi cấu trúc chưa ổn định.
• Tối ưu hóa áp suất phun và lưu lượng dòng chảy hóa chất trong lòng khuôn.

4. Các Lĩnh Vực Ứng Dụng Được JM ENTERPRISE Hỗ Trợ Toàn Diện

Với bề dày kinh nghiệm thực chiến, đội ngũ kỹ sư của chúng tôi am hiểu sâu sắc đặc thù kỹ thuật của từng phân khúc ngành hàng:

Khắc Phục Triệt Để Lỗi Co Rút Foam Cùng JM ENTERPRISE

Nếu doanh nghiệp của bạn đang gặp khó khăn với lỗi foam PU bị co rút, tỷ lệ phế phẩm cao hoặc chất lượng sản phẩm không ổn định, đừng ngần ngại liên hệ với chúng tôi. JM ENTERPRISE cam kết đồng hành, cung cấp mẫu thử phụ gia và cử chuyên gia kỹ thuật hỗ trợ trực tiếp tại nhà máy của bạn.

• Hotline / Zalo:
  • +84 933 706 351 – Mr. Cha (Hỗ trợ Tiếng Anh & Tiếng Hàn)
  • +84 913 390 054 – Ms. Ngan (Hỗ trợ Tiếng Việt)
• Email: jhcha@jmentchemical.com
• Website: https://jmentchemical.com/
