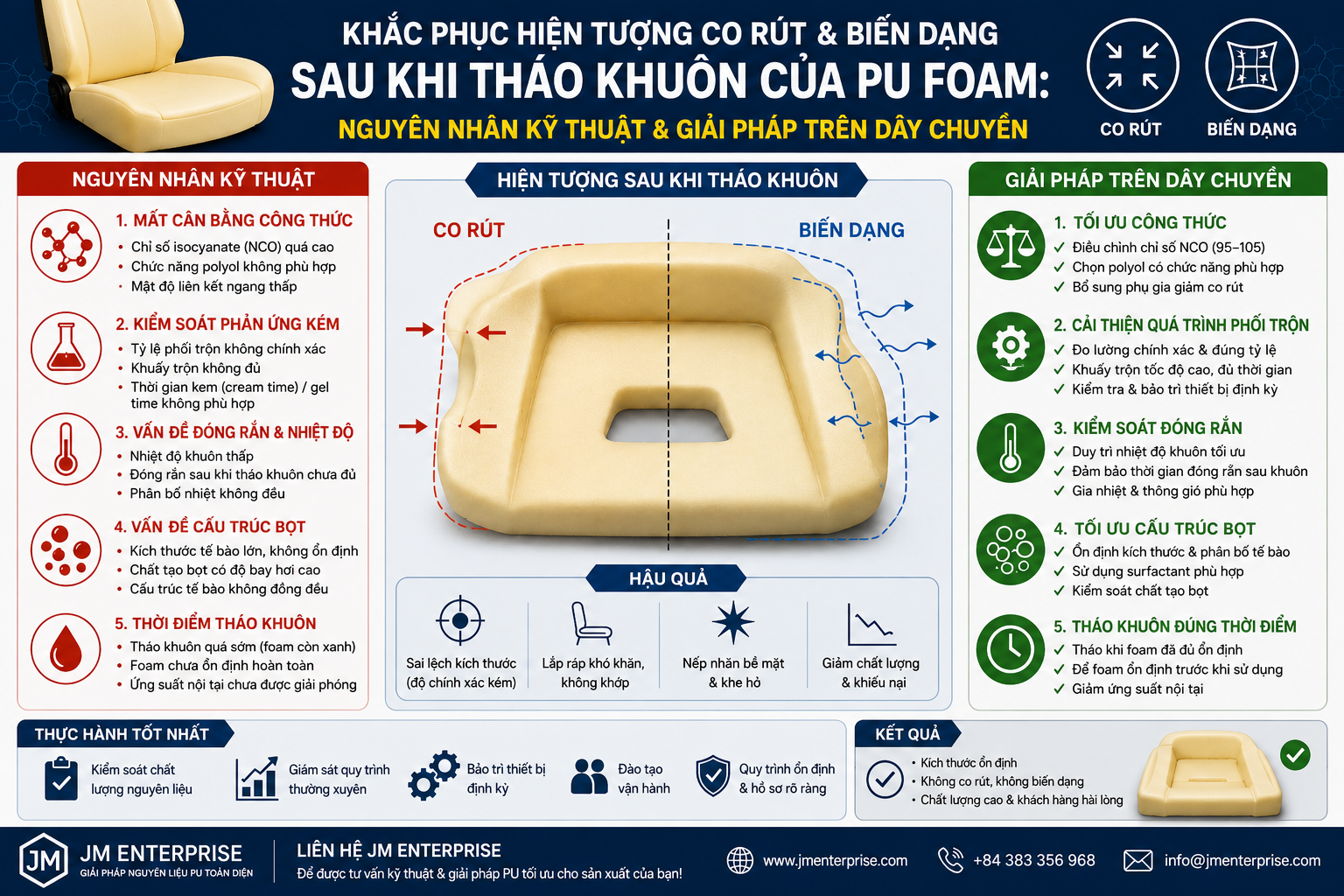

1. Sự Cố Co Rút (Shrinkage) Sau Tách Khuôn — Cơn Mộng Du Của Kỹ Sư Vận Hành

Trong dây chuyền sản xuất Polyurethane (PU) Molded Foam (đệm ghế ô tô, yên xe máy, đệm sofa cao cấp, gối memory foam), không có sự cố kỹ thuật nào gây gắt gao hơn hiện tượng co rút (Shrinkage) và biến dạng biên dạng sau khi tách khuôn.

Sản phẩm khi mới lấy ra khỏi khuôn có kích thước chuẩn xác, vuông vức. Tuy nhiên, chỉ sau 3-10 phút nguội đi, khối foam bắt đầu méo mó, nhăn nheo, teo tóp tâm hoặc biến dạng góc cạnh, làm hỏng toàn bộ thông số kích thước hình học và biến sản phẩm thành phế phẩm.

Bài viết này từ đội ngũ kỹ thuật JM ENTERPRISE sẽ phân tích bản chất vật lý - hóa học của sự cố và hướng dẫn quy trình vận hành tiêu chuẩn để khắc phục triệt meo hiện tượng này.

2. Bản Chất Kỹ Thuật: Tại Sao PU Foam Bị Co Rút Khi Nguội Dần?

Sự cố co rút xốp không xuất phát từ việc thiếu nguyên liệu, mà do sự suy giảm áp suất khí bên trong các ô khí kín (Closed-Cells).

                  ┌────────────────────────────────────────┐

                  │    CƠ CHẾ VẬT LÝ GÂY CO RÚT FOAM       │

                  └────────────────────────┬───────────────┘

                                           │

  [ Mẫu Đổ Khuôn Khép Kín ] ──► [ Tỷ Lệ Ô Kín (Closed-Cell) Cao > 20% ]

                                           │

  [ Khí CO2 Bên Trong Nguội Đi ]  ──► [ Áp Suất Khí Nội Tạng Sụt Giảm ]

                                           │

  [ Áp Suất Khí Bắt Đầu < Áp Suất Khí Quyển ] ──► [ Vách Tế Bào Bị Nén Ép Co Ráp ]

1. Phản ứng tỏa nhiệt & dãn nở khí: Trong lòng khuôn, phản ứng giữa Isocyanate và Nước/Polyol tỏa nhiệt mạnh (110∘C-150∘C), làm khí CO2 sinh ra dãn nở công suất tối đa, lấp đầy mọi biên dạng khuôn.
2. Cấu trúc vách tế bào chưa mở (Closed-Cell): Nếu công thức tạo xốp có lực ổn định vách tế bào quá cao (do thừa Silicone Surfactant hoặc thiếu Cell Opener), các hạt mầm khí sẽ tồn tại dưới dạng bóng khí đóng kín hoàn toàn (Closed-Cells).
3. Chênh lệch áp suất khi hạ nhiệt: Sau khi tách khuôn, nhiệt độ khối foam giảm nhanh về nhiệt độ phòng. Theo định luật khí lý tưởng (PV=nRT), khi nhiệt độ T giảm, áp suất P của khí CO2 bị nhốt bên trong ô kín tụt giảm nghiêm trọng.
4. Sự sụp đổ cấu trúc: Áp suất bên trong ô khí thấp hơn đáng kể so với áp suất khí quyển bên ngoài (1 atm). Lực nén chênh lệch này đè bẹp các vách tế bào mỏng, khiến toàn bộ khối mút PU bị kéo rút vào trong.

3. Quy Trình Ép Nén Cơ Học (Mechanical Crushing) — Thời Điểm Vàng Để Phá Vỡ Vách Tế Bào

Đối với các sản phẩm PU Molded Foam, giải pháp vận hành trực tiếp bắt buộc phải áp dụng trên dây chuyền là Mechanical Crushing (Ép phá tế bào cơ học).

   ┌──────────────────────────────────────────────────────────────────┐

   │ THỜI ĐIỂM VÀNG MECHANICAL CRUSHING: 1 - 3 PHÚT SAU TÁCH KHUÔN    │

   └──────────────────────────────────────────────────────────────────┘

• Cơ chế: Dùng hệ thống con lăn ru-lô hoặc máy ép thủy lực ép nén khối foam xuống 10%-30% độ dày ban đầu từ 1-3 lần ngay sau khi lấy ra khỏi khuôn. Lực nén cơ học này cưỡng bức xé rách các vách tế bào ô kín, biến cấu trúc xốp từ Closed-Cell thành Open-Cell (ô mở).
• Thời điểm vàng (Critical Time Window):
  • Quá sớm (khi vừa đổ xong/trong khuôn): Mạng lưới Polymer chưa đủ độ bền Gelation, ép vào sẽ làm sụp xốp hoàn toàn.
  • Quá trễ (sau 5 - 10 phút): Khối foam đã nguội hoàn toàn, chuỗi polymer bị cố định. Ép lúc này sẽ gây nứt gãy vĩnh viễn cấu trúc (internal cracking/tearing) thay vì mở tế bào.
  • Chuẩn xác: Thực hiện trong vòng 1-3 phút ngay sau khi bóc khuôn, khi mút vẫn còn nóng ấm (70∘C-90∘C) và mạch Polymer có độ dẻo co giãn lý tưởng nhất.

4. Giải Pháp Phụ Gia Mở Tế Bào (Cell Openers) Cho Các Biên Dạng Khuôn Phức Tạp

Mặc dù Mechanical Crushing rất hiệu quả, nhưng đối với các sản phẩm có biên dạng phức tạp, lõm sâu, nhiều ngóc ngách (như tay lái ô tô, đệm ghế có tựa đầu liền khối, yên xe máy độ), con lăn cơ học không thể ép tới các góc chết.

Lúc này, việc căn chỉnh Phụ gia mở tế bào (Cell Opener Additives) trong công thức hóa học là giải pháp triệt để duy nhất.

Cơ Chế Hoạt Động Của Cell Opener

Phụ gia Cell Opener (thường là các Polyether Polyol không tương thích có trọng lượng phân tử cao hoặc Polymer hạt phân tán) sẽ tạo ra các điểm bất ổn định vi mô (micro-instability) trên vách tế bào xốp. Khi xốp nở đạt đỉnh ở cuối hành trình, vách tế bào tại các điểm này sẽ tự động vỡ ra tạo thành mạng lưới ô mở (>90% Open-cell) mà không làm sụt khối foam.

5. Checklist Khắc Phục Nhanh Cho Kỹ Sư Vận Hành Dây Chuyền

Nếu lô hàng của bạn đang bị co rút trên dây chuyền, hãy thực hiện ngay 4 bước chẩn đoán sau:

1. Bước 1: Kiểm tra lại thời gian đưa foam vào máy ép Mechanical Crushing (Đã vượt quá 3 phút sau tách khuôn hay chưa?).
2. Bước 2: Giảm tỷ lệ Silicone Surfactant xuống 0.1-0.2% (Giảm bớt lực giữ vách tế bào quá mức).
3. Bước 3: Tăng tỷ lệ Cell Opener Additive trong hệ Polyol từ 0.5%-1.5% đến khi kiểm tra độ thoáng khí đạt yêu cầu.
4. Bước 4: Kiểm tra nhiệt độ lòng khuôn (Duy trì ổn định 55∘C-65∘C). Khuôn quá lạnh sẽ làm tăng độ dày lớp vỏ ô kín (skin density).

Liên Hệ Ngay Với JM ENTERPRISE Để Được Tư Vấn Kỹ Thuật

Dây chuyền sản xuất Molded Foam của bạn đang gặp sự cố co rút, biến dạng, mút bị căng nén không đàn hồi hoặc nứt gãy khi ép phá tế bào?

Hãy liên hệ ngay với đội ngũ kỹ sư ứng dụng của JM ENTERPRISE để nhận giải pháp Phụ gia Cell Opener chuyên dụng, hỗ trợ cân chỉnh thông số vận hành dây chuyền và nhận mẫu thử test trực tiếp tại nhà máy:

• Hotline / Zalo:
  • +84 933 706 351 – Mr. Cha (Hỗ trợ Tiếng Anh & Tiếng Hàn)
  • +84 913 390 054 – Ms. Ngan (Hỗ trợ Tiếng Việt)
• Email: jhcha@jmentchemical.com
• Website: https://jmentchemical.com/
