1. Tầm Quan Trọng Của Silicone Surfactant Trong Công Nghệ PU Foam

Trong công thức phối trộn Polyurethane (PU) Foam, Silicone Surfactant (chất hoạt động bề mặt gốc silicone) chỉ chiếm tỷ lệ rất nhỏ (∼0.5-2.5%), nhưng lại đóng vai trò là lá chắn sinh tử quyết định sự tồn tại của cấu trúc xốp.

Nếu không có Silicone Surfactant, khí CO2sinh ra từ phản ứng giữa Isocyanate và Nước sẽ lập tức thoát ra ngoài hoặc hợp nhất thành các bóng khí khổng lồ, dẫn đến hiện tượng sụt xốp hoàn toàn (total foam collapse), tách lớp (lamination/split) hoặc bề mặt bọt khí to rỗ.

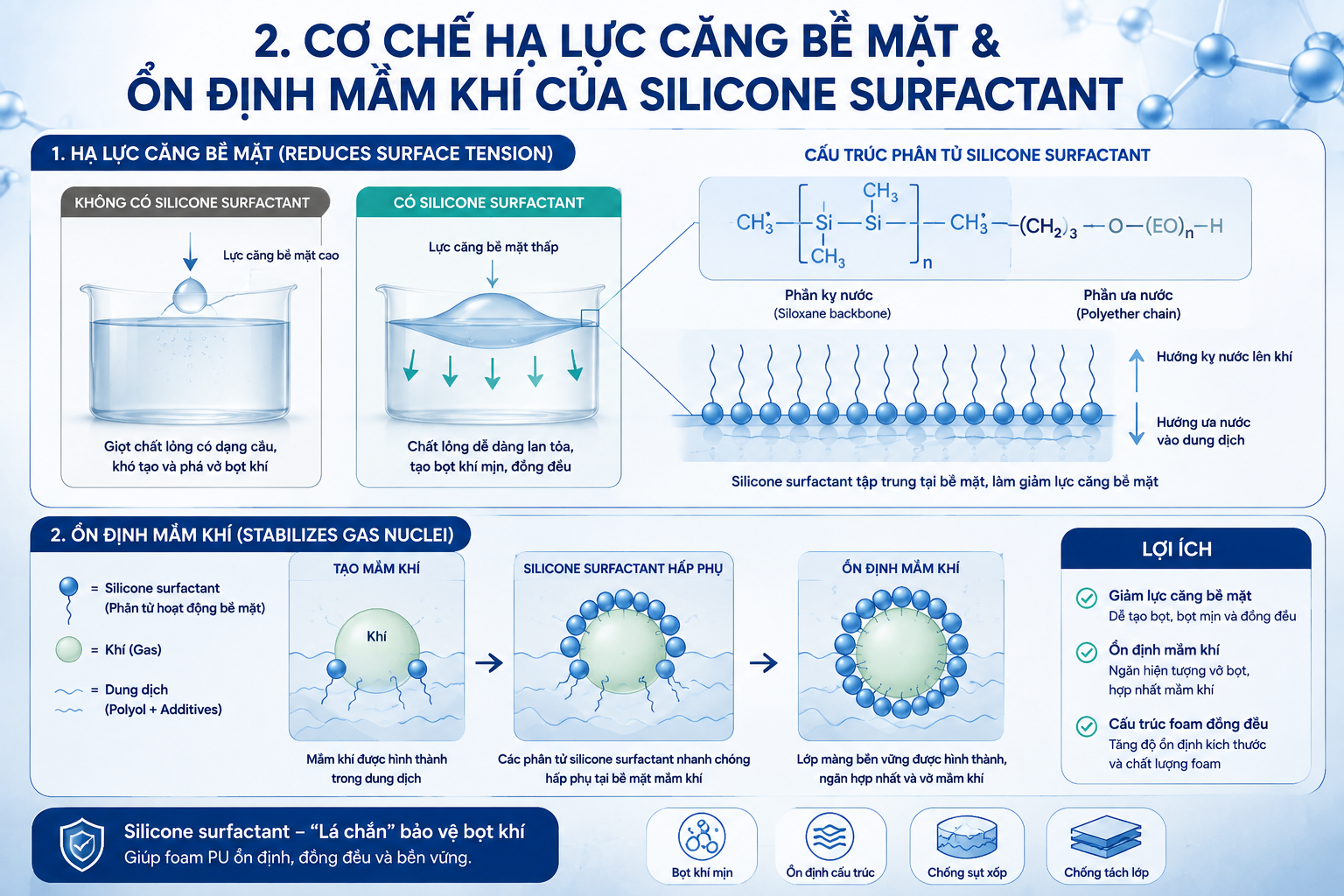

2. Cơ Chế Hạ Lực Căng Bề Mặt & Ổn Định Mầm Khí Của Silicone Surfactant

Để hiểu tại sao Silicone Surfactant ngăn được sự cố sụt xốp, cần phân tích 3 cơ chế hóa-lý cốt lõi diễn ra trong vài giây đầu của phản ứng:

1. Hạ lực căng bề mặt (Surface Tension Reduction): Hỗn hợp Polyol/Isocyanate ban đầu có lực căng bề mặt cao. Silicone Surfactant giúp giảm nhanh lực căng bề mặt, cho phép khí CO2dễ dàng phân tán và tạo ra hàng triệu mầm khí (nucleation sites) kích thước micro.
2. Ngăn chặn sự hợp giọt (Preventing Coalescence): Khi bọt khí nở ra, vách tế bào (cell wall) trở nên rất mỏng. Cấu trúc lưỡng tính của Silicone Surfactant (đầu Polysiloxane mạ bề mặt và chuỗi Polyether tương thích với pha Polyol) tạo ra lực đàn hồi bề mặt (hiệu ứng Marangoni), ngăn không cho các bọt khí nhỏ vỡ ra và sáp nhập thành bọt khí lớn.
3. Ổn định vách tế bào đến điểm Gel hóa (Cell Wall Stabilization): Surfactant đóng vai trò giàn giáo giữ vững cấu trúc bọt khí trong khoảng thời gian nhạy cảm — từ khi foam bắt đầu nở cho đến khi phản ứng Gel hóa (Gelling reaction) tạo đủ liên kết Polymer bền vững.

3. Phân Biệt Silicone Surfactant: Hệ Mút Đổ Khuôn (Molded Foam) vs. Mút Đổ Khối (Slabstock Foam)

Mỗi công nghệ sản xuất yêu cầu một loại Silicone Surfactant với chỉ số cân bằng Hydrophilic-Lipophilic (HLP) và khối lượng phân tử hoàn toàn khác nhau. Việc dùng sai hệ Surfactant là nguyên nhân hàng đầu gây hỏng hàng loạt lô sản xuất.

4. Tác Hại Khi Định Lượng Thiếu Hoặc Thừa Silicone Surfactant

Cân bằng tỷ lệ Silicone Surfactant là bài toán bắt buộc đối với mọi kỹ sư R&D và vận hành dây chuyền.

                   ┌────────────────────────────────────────┐

                   │    DOSAGE EFFECTS OF SURFACTANT        │

                   └────────────────────────────────────────┘

    [ THIẾU SURFACTANT ]           [ ĐẠT CHUẨN ]          [ THỪA SURFACTANT ]

  * Sụt xốp / Sụp khối          * Bọt khí mịn đều       * Ô khí quá kín (Closed-cell)

  * Tách lớp / Nứt vách         * Tỷ trọng tối ưu       * Co rút / Biến dạng

  * Rỗ bề mặt, bóng to          * Đàn hồi cao           * Đổ mồ hôi / Mất bám dính

🛠️ Trường hợp 1: Dùng Thiếu Surfactant (Under-dosage)

• Hiện tượng: Khối foam nở lên được một phần rồi bị sụt xuống, vỡ bọt khí lớn trên bề mặt, đáy xốp bị tách lớp hoặc có các khoảng trống rỗng bên trong (voids).
• Nguyên nhân: Lực căng bề mặt chưa đủ thấp, vách tế bào quá yếu bị đứt gãy trước khi Polymer kịp đóng rắn.
• Giải pháp: Tăng dần tỷ lệ Silicone Surfactant (0.1-0.3%), kiểm tra lại khả năng khuấy trộn đồng đều của đầu phun.

🛠️ Trường hợp 2: Dùng Thừa Surfactant (Over-dosage)

• Hiện tượng: Foam nở rất đẹp nhưng sau khi tách khuôn (3-5 phút) bắt đầu bị co rút (shrinkage), xẹp lép, hoặc bề mặt bị dính rít, giảm khả năng bám dính với lớp vải/da bọc ngoài.
• Nguyên nhân: Vách tế bào quá bền vững khiến tỷ lệ ô kín (Closed-cell) vượt ngưỡng cho phép (>15-20% ở Flexible foam). Khi không khí bên trong nguội đi, áp suất giảm kéo toàn bộ khối xốp co lại.
• Giải pháp: Giảm tỷ lệ Surfactant hoặc bổ sung Phụ gia mở tế bào (Cell Openers), kết hợp công đoạn nén ép cơ học (Mechanical Crushing).

Liên Hệ Ngay Với JM ENTERPRISE Để Được Tư Vấn Kỹ Thuật

Dây chuyền sản xuất của bạn đang gặp sự cố sụt xốp, tách lớp, vỡ bọt khí hoặc biến dạng sau khi tách khuôn?

Hãy liên hệ ngay với đội ngũ kỹ sư hóa chất của JM ENTERPRISE để được phân tích nguyên nhân tận gốc, nhận giải pháp Silicone Surfactant tối ưu và thử nghiệm mẫu miễn phí:

• Hotline / Zalo:
  • +84 933 706 351 – Mr. Cha (Hỗ trợ Tiếng Anh & Tiếng Hàn)
  • +84 913 390 054 – Ms. Ngan (Hỗ trợ Tiếng Việt)
• Email: jhcha@jmentchemical.com
• Website: https://jmentchemical.com/
